Целью данной ЛР является: изучение автоматизированных механизмов SQL взаимодействия (технологий и оперативного доступа к БД ) и средств быстрого построения приложений (RAD) на основе систем классов; освоение режима конечного пользователя при работе в компоненте СTD DatabaseExplorer; автоматизированной отладки SQL-запросов и использования их программах; создание учебных БД; создание приложения на основе системы классов QUICK объектов (Automation.apl и qckbase.apl) и ее изучение.

2. Порядок выполнения работы.

1. Знакомство с компонентой DatabaseExplorer. Запуск CTD2000 и из нее с помощью пунктов меню TOOLS->DATABASE EXPLORER->SQLBASE.

· Подключается БД ISLAND (создана по умолчанию при установке) для локального варианта (логин и пароль при авторизации не вводятся).

· Знакомство с закладками с компонентой Database Explorer (контекстное меню вызывается правой кнопкой мыши или с меню DATABASE).

· Знакомство с закладкой дизайнера БД.

· Создание БД (KISPS315 для локального варианта). Название БД не может превышать 8 символов и должно быть набрано только латиницей.

· Знакомство с закладками: DEFINITION, DATA, REPORT для таблиц.

· Знакомство с закладкой SQLTALK для выполнения запросов. Создание и сохранение скриптов, выполнение SQL команд.

2. Работа в режиме конечного пользователя с Database Explorer

· Создание БД. Создание, просмотр, заполнение, модификация и удаление таблиц БД в DEFINITION. Названия таблиц и полей, значения вводимых данных должны вводится латинскими буквами.

· Просмотр и ввод данных. Режим DATA. Создание, просмотр, заполнение, модификация и удаление данных в таблицы БД.

· Визуальное создание запросов. Режим REPORT. Создание одного запроса для выборки списка сотрудников с указанием должности и отдела, в котором он работает.

· Создание отчетов. Режим REPORT BUILDER. Вызов из меню TOOLS->REPORT BUILDER..

3. Работа в режиме SQL — оперативная отладка запросов.

Закладка SQLTALK (в дереве просмотра имя любой созданной БД, например ISLAND). Удаляется БД созданная в интерактивном режиме п.2 (DROP DATABASE). Все запросы записываются в файл скрипта SQLS315.sql.

· С помощью SQL — запросов создать БД и таблицы БД (описание БД дано ниже). Файл запросов запоминается на локальном диске [используются команды: «CREATE DATABASE...» и «CREATE TABLE...»]

· Выполняются операторы удаления созданных таблиц [DROP TABLE].

· В таблицы с помощью запросов заносятся записи [INSERT INTO ..].

· В таблицах выполняются операторы удаления записей [DELETE ...]

· Выполняются операторы модификации полей и таблиц БД [ALTER TABLE ...]

· Выполняются операторы модификации данных [UPDATE ...]

· Выполняются операторы запросов данных из БД (Примеры запросов и перечень необходимых запросов приведен ниже. [SELECT ...]

4. Работа в режиме приложения — создание приложений на базе "быстрых" классов объектов (QUICK OBJECT).

· Создается новое приложение для вывода списка задач с указанием названия, варианта и проекта, в который они включены. Создается окно в формате “Мастер-деталь”

· Создаются окна для ввода задач и проектов.

· Подключаются файлы в режиме LIBRARIES INCLUDE: Automation.apl и qckbase.apl.

· Создается для проверки одно окно с подключением к БД KISPS315.

· В это окно подключаются объекты классов QUICK OBJECT: cQuickTable — таблицы, cQuickCommander — кнопки (три), cQuickField — поля, cQuickListBox — список, cQuickComboBox — комбинированный список и другие.

· При настройке объектов необходимо в визуальном режиме выполнить настройку на нужные объекты БД. Также используется прямое программирование на языке SAL.

· Выполняется проверка работы приложения в режиме дизайнера CTD. Приложение запоминается с именем APPS315.app.

3. Структура БД.

Предметная область представляет собой процесс проектирования. Выделено 3 таблицы:

таблица проектов (Project), таблица анализируемых вариантов (Variant) и таблица прикладных задач варианта(Task).

Логическая и физическая структуры БД разработаны с использованием CASE-средства AllFusion ERWin Data Modeler r7.

3.1. Логическая структура БД.

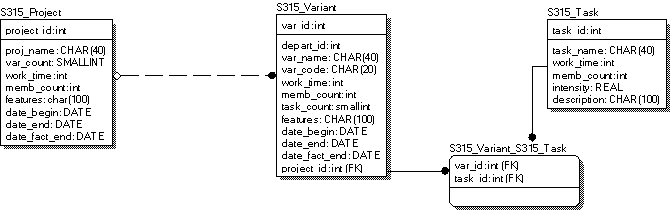

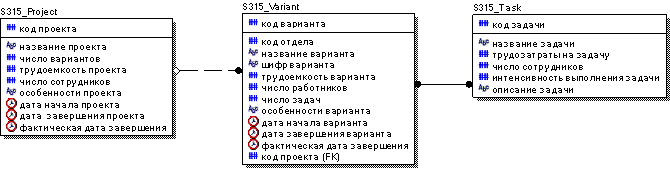

Логическая структура БД представлена на рисунке 1.

Рис. 1 Логическая структура БД

3.2. Физическая структура БД.

Физическая структура БД представлена на рисунке 2.

Рис. 2 Физическая структура БД

4. Работа в режиме конечного пользователя с Database Explorer.

Посредством Database Explorer можно производить создание, просмотр, заполнение, модификацию и удаление таблиц БД.

Создание БД и таблиц происходит через пункт меню Database Explorer -> New и дальнейшего выбора пункта Table или Database, которые доступны для выбора в зависимости от того, какой уровень иерархии дерева объектов выбран в левой части окна.

4.1. Создание таблиц БД.

Создание и модификация таблиц происходит в режиме Definition (см. рисунок 3).

Рис. 3 Создание новой таблицы БД в режиме Definition в Database Explorer

4.1.

4.2. Просмотр и ввод данных в таблицы.

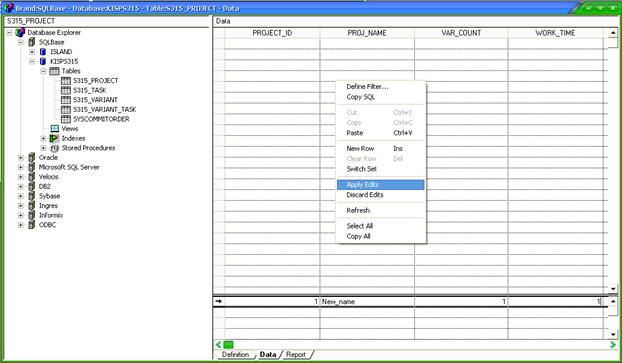

Просмотр, ввод/удаление и редактирование данных таблиц происходит в режиме Data (см. рисунок 4).

Рис. 4 Добавление новой строки в таблицу в режие Data в Database Explorer

4.1.

4.2.

4.3. Визуальное создание запросов.

Визуальное создание запросов происходит в режиме Report в Database Explorer.

На рисунке 5 представлено, как выглядит визуально в режиме Report Design простейший запрос выборки и таблицы:

SELECT ALL PROJECT_ID, PROJ_NAME, VAR_COUNT, WORK_TIME, MEMB_COUNT, FEATURES, DATE_BEGIN, DATE_END, DATE_FACT_END, ROWID FROM S315_PROJECT

Рис. 5 Визуальное создание запроса в режиме Report Design в Database Explorer

В режиме Report Preview получаем в итоге вывод, представленный на рисунке 6:

Рис. 6 Вывод запроса в режиме Report Preview в Database Explorer

4.4. Создание отчетов.

Создание отчетов выполняется в режиме Report Builder в Database Explorer. Вызов осуществляется из меню Tools – Report Builder.

Запрос, на основе которого формируется отчет, легко создается с помощью визуальных средств. Пример создания запроса для отчета, выводящего выборку проекта, со всеми вариантами, которые он включает, представлен на рисунке 7.

SQL-код представленного запроса:

SELECT ALL SYSADM.S315_PROJECT.MEMB_COUNT, PROJ_NAME, SYSADM.S315_PROJECT.PROJECT_ID, SYSADM.S315_VARIANT.MEMB_COUNT, SYSADM.S315_VARIANT.PROJECT_ID, VAR_ID, VAR_NAME FROM SYSADM.S315_PROJECT, SYSADM.S315_VARIANT WHERE SYSADM.S315_PROJECT.PROJECT_ID = SYSADM.S315_VARIANT.PROJECT_ID

Рис. 7 Формирование запроса посредством визуальных средств в Report Builder

Работа с отчетом в режиме Report Design и Report Preview аналогична подобным режимам в режиме Report в Database Explorer.

5. Работа в режиме SQL - оперативная отладка запросов.

Для работы в режиме SQL используется закладка SQLTalk.

5.1. Создание БД и таблиц БД.

Ниже приведен отлаженный запрос, создающий БД и таблицы в ней:

-- соединение с сервером SQLBase

SET SERVER SERVER1;

-- удаление БД, созданной в интерактивном режиме и её повторное создание

DROP DATABASE KISPS315;

CREATE DATABASE KISPS315;

-- подключение к озданной БД

CONNECT KISPS315;

-- создание таблиц БД, индексов и внешних ключей

CREATE TABLE S315_Project

(

project_id int NOT NULL ,

proj_name CHAR(40) ,

var_count SMALLINT ,

work_time int ,

memb_count int ,

features char(100) ,

date_begin DATE ,

date_end DATE ,

date_fact_end DATE ,

PRIMARY KEY (project_id)

);

CREATE UNIQUE INDEX XPKS315_Project ON S315_Project

(

project_id ASC

);

CREATE TABLE S315_Task

(

task_id int NOT NULL ,

task_name CHAR(40) ,

work_time int ,

memb_count int ,

intensity REAL ,

description CHAR(100) ,

PRIMARY KEY (task_id)

);

CREATE UNIQUE INDEX XPKS315_Task ON S315_Task

(

task_id ASC

);

CREATE TABLE S315_Variant

(

var_id int NOT NULL ,

depart_id int ,

var_name CHAR(40) ,

var_code CHAR(20) ,

work_time int ,

memb_count int ,

task_count smallint ,

features CHAR(100) ,

date_begin DATE ,

date_end DATE ,

date_fact_end DATE ,

project_id int ,

PRIMARY KEY (var_id)

);

CREATE UNIQUE INDEX XPKS315_Variant ON S315_Variant

(

var_id ASC

);

CREATE INDEX XIF1S315_Variant ON S315_Variant

(

project_id ASC

);

CREATE TABLE S315_Variant_Task

(

var_id int NOT NULL ,

task_id int NOT NULL ,

PRIMARY KEY (var_id,task_id)

);

CREATE UNIQUE INDEX XPKS315_Var_Task ON S315_Variant_Task

(

var_id ASC,

task_id ASC

);

CREATE INDEX XIF1S315_Var_Task ON S315_Variant_Task

(

var_id ASC

);

CREATE INDEX XIF2S315_Var_Task ON S315_Variant_Task

(

task_id ASC

);

ALTER TABLE S315_Variant

FOREIGN KEY (project_id) REFERENCES S315_Project

ON DELETE RESTRICT;

ALTER TABLE S315_Variant_Task

FOREIGN KEY (var_id) REFERENCES S315_Variant

ON DELETE RESTRICT;

ALTER TABLE S315_Variant_Task

FOREIGN KEY (task_id) REFERENCES S315_Task

ON DELETE RESTRICT;

-- сохранение изменений в БД

COMMIT;

Результат выполнения приведенных SQL-запросов в SQLTalk представлен на рисунке 8:

Рис. 8 Результат выполнения SQL-запросов создания БД и её таблиц в SQLTalk

В результате получаем БД с таблицами, которые можно посмотреть в Database Explorer (см. рисунок 3).

5.1.

5.2. Удаление таблиц БД.

Для удаления таблиц БД используется оператор DROP TABLE. Пример SQL-запроса и результат его выполнения в SQLTalk представлены на рисунке 9:

Рис. 9 Удаление таблицы оператором DROP TABLE в SQLTalk

5.3. Внесение записей в таблицы БД.

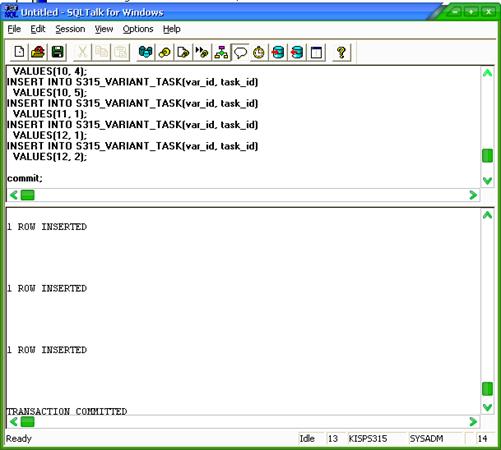

Для внесения записей в таблицы БД используется оператор INSERT INTO.

Запросы на заполнение таблицы S315_Project и результаты их выполнения в SQLTalk представлены на рисунке 10.

Рис. 10 Заполнение таблицы S315_Project

Запросы на заполнение таблицы S315_Variant представлены ниже:

INSERT INTO S315_VARIANT(var_id, depart_id, project_id, var_name, var_code, work_time, memb_count,task_count, features, date_begin, date_end, date_fact_end)

VALUES (1, 1, 1, 'Variant 1.1', 'В1.1', 1, 1, 1, 'Variants featuress 1.1', 01.01.2007, 01.02.2007, 15.02.2007);
